August 22, 2024

# Kaip animuoti mechanizmų / robotų darbą naudojant SOLIDWORKS Mate Controller

## SOLIDWORKS Mate Controller leidžia nekuriant papildomu konfigūracijų aprašyti mechanizmų / robotų mazgų pozicijas, greičius ir judėjimo trajektorijas, bei gauti tikroviškas darbo bei judesio animacijas.

![](https://palaikymas.inre.lt/hs-fs/hubfs/ezgif-6-f753e785db-gif.gif?width=600&height=346&name=ezgif-6-f753e785db-gif.gif)

Jei turite surinkimą, kurio komponentų judėjimą ir padėtis galima fiksuoti / reguliuoti atstumo/kampo sukabinimais (*Mates*), dažnai atsiranda poreikis ištestuoti skirtingas komponentų padėtis ar perėjimą iš vienos padėties į kitą.

Nors tai dalinai galima atlikti su konfigūracijomis, kur kas patogesnis būdas yra naudoti SOLIDWORKS Mate Controller. Ši funkcija leidžia "užprogramuoti" skirtingas padėtis (*positions*), nurodant atstumo/kampo sukabinimų reikšmes kiekvienoje padėtyje.

Sukūrus pozicijas, Mate Controller gali kontroliuoti mechanizmą ir atlikti tolygius perėjimus iš vienos padėties į kitą, valdant mechanizmą labai tiksliai. Vėliau, tai galima panaudoti kuriant animacijas su Motion Study.

Mate Controller palaiko šiuos sukabinimus (*Mates*):

- *Distance / Limit Distance*
- *Angle / Limit Angle*
- *Path*
- *Slot*
- *Width*

### Kaip naudotis Mate Controller:

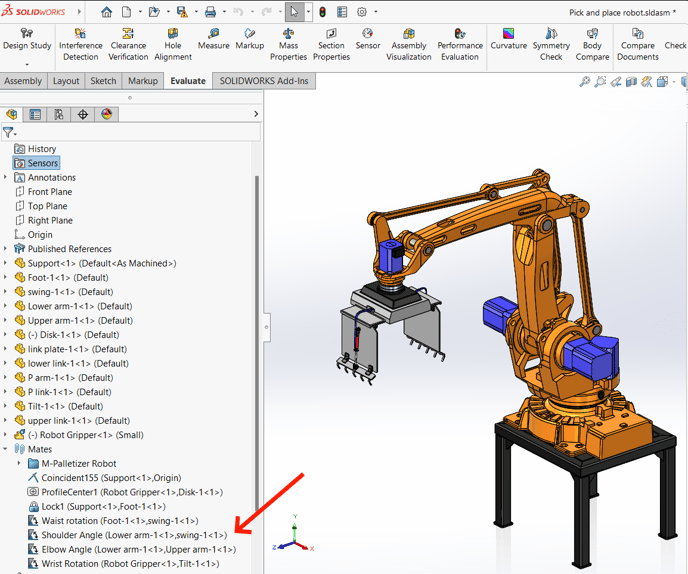

1\. Pirmiausia, labai rekomenduojama pervardinti atstumo/kampo sukabinimus (*Mates*) į reikšminius pavadinimus, kad vėliau būtų aiškiau kuris yra atsakingas už ką.

![](https://palaikymas.inre.lt/hs-fs/hubfs/image-png-Aug-21-2024-12-36-34-3693-PM.png?width=688&height=574&name=image-png-Aug-21-2024-12-36-34-3693-PM.png)

2\. Sukurkite naują Mate Controller funkciją per Insert-\>Mate Controller.

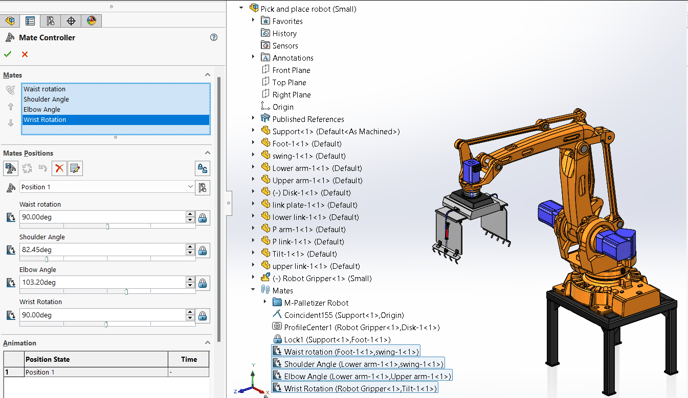

3\. Pažymėkite atstumo/kampo sukabinimus, kad jie būtų įtraukti į sąrašą.

![](https://palaikymas.inre.lt/hs-fs/hubfs/image-png-Aug-21-2024-12-41-04-1875-PM.png?width=688&height=399&name=image-png-Aug-21-2024-12-41-04-1875-PM.png)

4\. Sukurti naujas padėtis galite su *Add Position* (1). Šiuo metu redaguojama pozicija yra rodoma/pasirenkama žemiau (2), ir visų sukabinimų reikšmės toje pozicijoje gali būti surašytos žemiau. Pervadinti/sukeisti pozicijas galite su *Reorder Positions* (3).

![](https://palaikymas.inre.lt/hs-fs/hubfs/image-png-Aug-21-2024-12-43-43-8102-PM.png?width=296&height=479&name=image-png-Aug-21-2024-12-43-43-8102-PM.png)

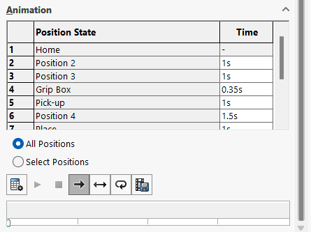

5\. Žemiau, *Animation* kortelėje galite nurodyti kiek trunka perėjimas iš kiekvienos padėties į tolesnę, bei išbandyti judėjimą.

![](https://palaikymas.inre.lt/hs-fs/hubfs/image-png-Aug-21-2024-12-47-28-1866-PM.png?width=311&height=233&name=image-png-Aug-21-2024-12-47-28-1866-PM.png)

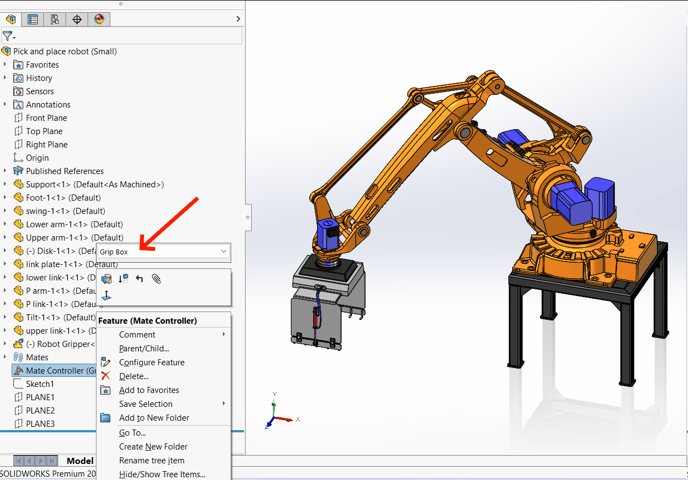

6\. Išbandykite ir išsaugokite šią funkciją. Nuo šiol Mate Controller bus randamas po *Mates* aplankalu, ir paspaudę ant tos funkcijos dešinį klavišą, galėsite įjungti bet kurią užprogramuotą poziciją.

![](https://palaikymas.inre.lt/hs-fs/hubfs/image-png-Aug-21-2024-12-54-31-4099-PM.png?width=688&height=480&name=image-png-Aug-21-2024-12-54-31-4099-PM.png)

Papildoma video pamoka (anglų k.):

<iframe width="256" height="144.64" src="https://www.youtube.com/embed/tgqfZxRb4CE?feature=oembed" frameborder="0" allow="accelerometer; autoplay; clipboard-write; encrypted-media; gyroscope; picture-in-picture; web-share" referrerpolicy="strict-origin-when-cross-origin" allowfullscreen title="How to use the Mate Controller in SOLIDWORKS | Beginner SOLIDWORKS Tutorial" style="position: absolute; top: 0px; left: 0px; width: 100%; height: 100%; border: medium;"></iframe>



#### Jei kyla sunkumų, turite klausimų ar norite konsultacijos, kreipkitės į [mus.](https://palaikymas.inre.lt/kb-tickets/new?hsLang=en)
